油壓沖床流量控制閥節流孔口

作者：金拓科技    發布時間：2013/7/28 12:22:08

油壓沖床流量控制閥是通過改變節流口的開口大小來調節通過間口的流量，從而改變執行元件的運動速度。油液流經小孔、狹縫或毛細管時，會產生較大的液阻。通流面積越小，油液受到的液阻越大，通過閥口的流量就越小，所以，改變節流口的通流面積，使液阻發生變化，就可以調節流量的大小，達到調速的目的。
油壓沖床流量控制閥節流孔口的形式

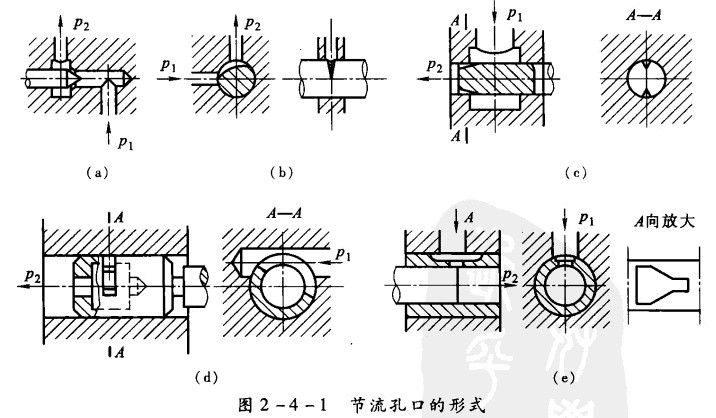

油壓沖床節流閥節流口的形式很多，圖2 -4 -1所示為常用的幾種。

圖2 -4 -la為針閥式節流口，針閥芯作軸向移動時，將改變環形通流截面積的大小，從而調節流量。
圖2-4-lb為偏心式節流口，在閥芯上開有一個截面為三角形(或矩形)的偏心槽，當轉動閱芯時，就可以調節通流截面積大小而調節流量。
上述兩種形式的節流口結構簡單.制造容易，但節流口容易堵塞，流量不穩定，適用于性能要求不高的場合。
圖2 -4 - Ie為軸向三角槽式節流口，在閥芯端部開有一個或兩個斜的三角溝槽，軸向移動閥芯時，就可以改變三角槽通流截面積的大小，從而調節流量。這是目前應用很廣的節流口形式。
圖2-4-ld為周向縫隙式節流口，闊芯上開有狹縫，洶液可以通過狹縫流入閥芯內孔，然后由左側孔流出，旋轉閥芯就可以改變縫隙的通流截面積。
圖2-4-le為軸向縫隙式節流口，在套筒上開有軸向縫隙，軸向移動閱芯即可改變縫隙的通流面積大小，以調節流量。
