伺服壓力機射流管閥

作者：金拓科技    發布時間：2015/4/13 9:06:01

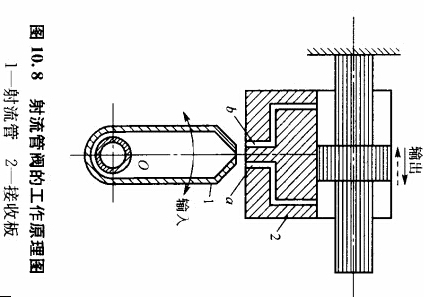

如圖10.8所示為伺服壓力機射流管閥的工作原理。射流管閥由射流管1和l接收板2組成。伺服壓力機射流管可繞O軸左右擺動一個較小的角度，接收艇上有兩個并列的油孔U、b，分別與液壓缸兩腔相通。壓力油從管道進入射流管后從錐形噴嘴射，經袖孔α、b進入i後斥缸兩腔。當噴嘴處于兩油孔的中間位置時，液壓缸左右兩腔內油液的壓力相等，這時缸不動。當輸入信號使射流管繞O軸向左擺動一小角度時，進入孔b的油液壓力就比進入孔α的油液壓力大，這時液壓缸向左移動。由于接收板和缸體連接在一起，接收板也向左移動，形成負反饋，噴嘴恢復到中間位置，被壓缸停止運動。同理.當輸入信號便射流管繞。軸向右擺動一小角度時，進入孔U的油液壓力大于孔b的訕液壓力，液壓缸向右移動，在負反饋信號的作用下，噴嘴逐漸恢復到中間位置，缸停止運動。
伺服壓力機射流管閥的優點是結構簡單、動作靈敏、工作可靠。它的缺點是射流管運動部件慣性較大，工作性能較差：射流能量損耗大，效率較低；供油壓力過同時易引起振動。因此，這種控制閥多用于低壓小功率場合。
