四柱油壓機比例閥

作者：金拓科技    發布時間：2013/4/12 10:14:37

普通油壓機液壓閥只能對液流的壓力、流量進行定值控制，對液流的方向進行開關控制，當工作機構的動作要求對液壓系統的壓力、流量參數進行連續控制或控制精度要求較高時，則不能滿足要求，這時就需要用電液比例控制閥(簡稱比例閥)進行控制。
大多數比例閥具有類似普通液壓閥的結構特征。它與普通液壓閥的主要區別在于，其閥芯的運動是采用比例電磁鐵控制，使輸出的壓力或流量與輸入的電流成正比。所以可用改變輸入電信號的方法對壓力、流量進行連續控制。有的閥還兼有控制流量大小和方向的功能。這種閥在加工制造方面的要求接近于普通闊，但其性能卻大為提高。比例閥的采用能使液壓系統簡化，所用液壓元件數大為減少，且使其可用計算機控制，自動化程度可明顯提高。

在結構上電液比例控制閥是由直流比例電磁鐵(力馬達)與普通液壓闊兩部分組成。按其控制的參量可分為電液比例壓力閥、電液比例流量閥、電液比例換向閥和電液比例復合閥等，前兩種為單參數控制閥，只能控制一個參量;后兩種能同時控制多個參量。

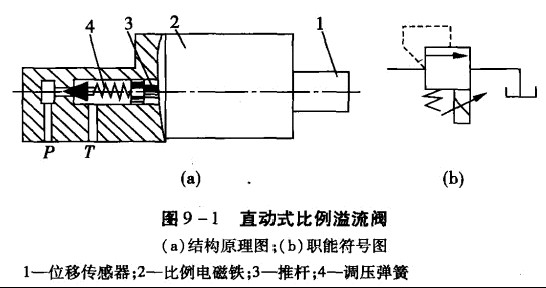

(1)四柱油壓機電液比例溢流閥。用比例電磁鐵取代直動式溢流闊的手調裝置，便構成直動式比例溢流閥，如固9 -1所示。圖( a)為結構原理，圖為職能符號。比例電磁鐵2的推桿3對調壓彈簧4施加推力，隨著輸入電信號強度的變化，便可改變調壓彈簧的壓縮量，該閥就能按比例遠程控制其輸出油液的壓力或?qū)崿F(xiàn)多級調壓。把直動式比例溢流閥作先導閥與普通壓力閥的主閥相配，便可組成先導式比例溢流閥、比例順序閥和比例減壓閥。

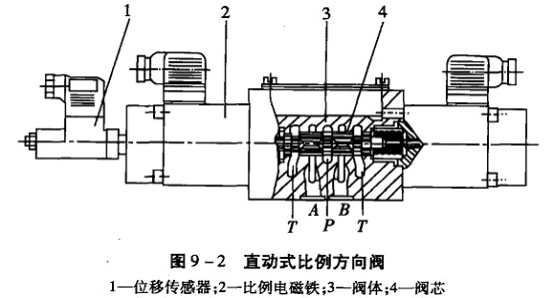

(2)四柱油壓機電液比例方向閥。用比例電磁鐵取代電磁換向閥中的普通電磁鐵，便構成直動式比例 方向闊，如圖9 -2所示。由于使用了比例電磁鐵，閥芯不僅可以換位，而且換位的行程可以連續地或按比例地變化，因而連通油口閥的通流面積也可以連續地或按比例地變化，所以比例換向閥不僅能控制執行元件的運動方向，而且能控制其速度。同樣，在大流量的情況下，應采用先導式比例方向閥。此外，多個比例方向閥也能組成比例多路閥。

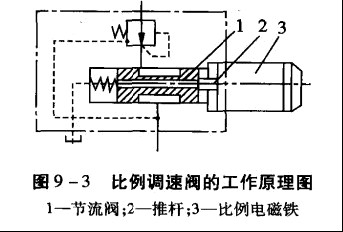

(3)四柱油壓機電液比例調速閥。用比例電磁鐵取代節流閥或調速閥的手調裝置，以輸入電信號控制 節流口開度，便可連續地或按比例地遠程控制其輸出流量。圖9 -3為比例調速閥的工作原理圖。圖中的節流閥芯由比例電磁鐵2的推桿操縱，故節流口開度便由輸人電信號的強度決定。由于定差減壓閥已保證了節流口前后壓差為定值，所以一定的輸入電流就對應一定的輸出流量。

在圖9 -1和圖9 -2中，比例電磁鐵的前端都附有位移傳感器(或稱差動變壓器)，這種電磁鐵稱為行程控制比例電磁鐵。位移傳感器能準確地測定比例電磁鐵的行程，并向電放大器發出電反饋信號。電放大器將輸入信號和反饋信號加以比較后，再向電磁鐵發出糾正信號以補償誤差。這樣便能消除液動力等干擾因素，保持準確的闊心位置或節流口面積。
