四柱油壓機方向控制閥

作者：金拓科技發布時間：2013/7/17 11:19:54

四柱油壓機方向控制閥的作用是控制壓縮空氣的流動方向和氣流的通斷。方向控制閥種類很多，也有與液壓方向閥相似的多種分類方法，故不再重復。
1.四柱油壓機單向型方向控制閥
四柱油壓機單向型方向控制閥的作用是只允許氣流向一個方向流動。它包括單向閥、梭閥、雙壓閥和快速排氣閥等。
(1)四柱油壓機單向閥

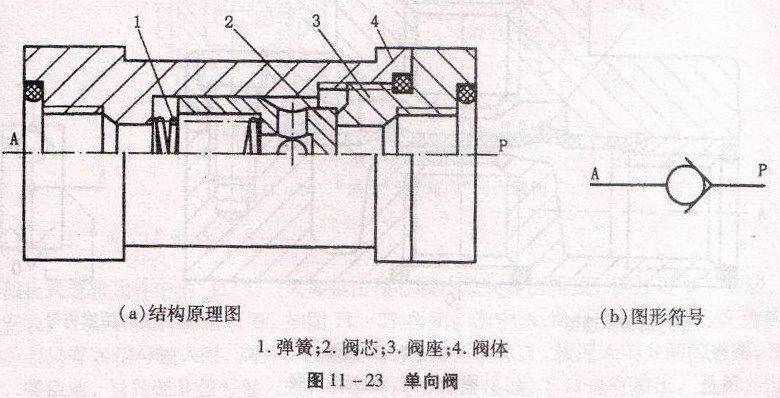

圖11 -23為單向閥的結構圖及其圖形符號。當氣流從P口進人時，氣壓力克服彈簧力和閥芯2與閥體4之間的摩擦力，使閥芯左移，閱口打開，氣流正向通過。為保證氣流穩定流動，P腔與A腔應保持一定壓力差，使閥芯保持開啟狀態。當氣流反向進入A腔時，閥口關閉，氣流反向不通。
(2)四柱油壓機梭閥(或門)

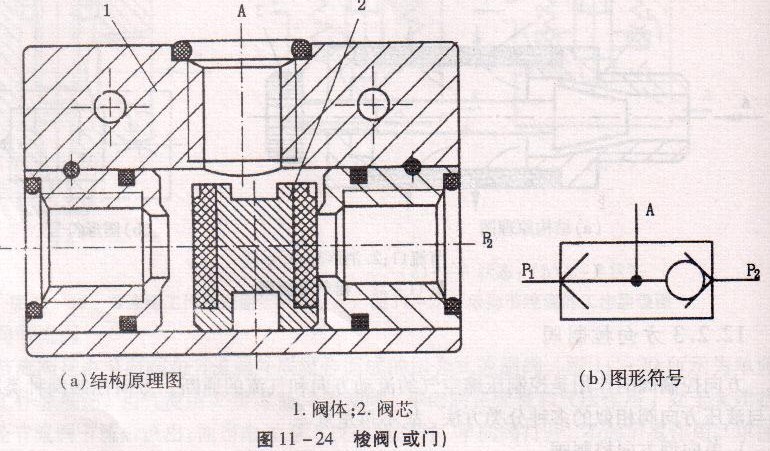

圖11 -24為梭閥結構圖及其圖形符號。當需要兩個輸人口PI和巴均能與輸出口A相通，而又不允許PI和P2相通時，就可以采用梭閥(或門)。當氣流由PI進人時，閱芯右移，使PI與A相通，氣流由A流出。與此同時，閥芯將P2通路關閉。反之， P2與A相通， PI通路關閉。若P1和P2同時進氣，哪端壓力高，A就與哪端相通，另一端自動關閉。

(3)四柱油壓機快速排氣閥

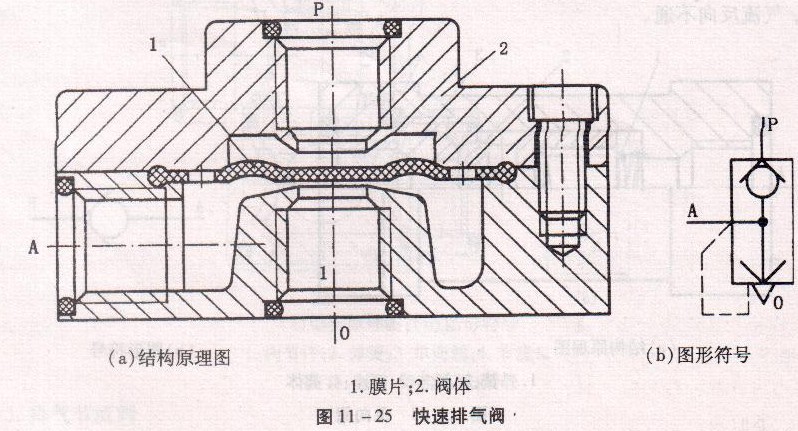

圖11 -25所示為快速排氣閥的結構原理圖及其圖形符號。當壓縮空氣進入進氣口P時，使膜片1向下變形，打開P與A的通路，同時關閉排氣口0。當進氣口P沒有壓縮空氣進入時，在A口與P口壓差的作用下，膜片向上復位，關閉P口，使A口通過O口排氣。
快速排氣閥通常安裝在換向閥與氣缸之間，使氣缸的排氣過程不需要通過換向閥就能夠快速完成，從而加快了氣缸往復運動的速度。

2.換向型方向控制閥
換向型方向控制閥的作用是通過改變氣流通路，改變氣流方向，以改變執行元件運動方向。按控制方式可分為氣壓控制、電磁控制、機械控制、手動控制、時間控制閥。其結構和工作原理與液壓系統中相對應的方向控制閥基本相似，職能符號也基本相同，故不再重復。
