四柱油壓機并聯液壓缸的同步回路

作者：金拓科技發布時間：2013/7/5 11:11:02

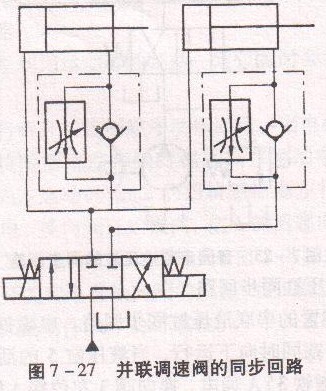

(1)四柱油壓機并聯調速閥的同步回路
如圖7 -27所示，用兩個調速閥分別串接在兩個液壓缸的回油路(進油路)上，再并聯起來，用以調節兩缸運動速度，即可實現同步。這也是一種常用的比較簡單的同步方法，但因為兩個調速閥的性能不可能完全一致，同時還受到載荷的變化和世漏的影響，同步精度較低。
(2)四柱油壓機電液比例調速閥同步回路
圖7-28所示為電液比例調速閥同步回路。該回路采用了一個普通調速閥和一個電液比例調速閥4，它們設置在由單向閥組成的橋式回路中，并分別控制液壓缸1和2的速度。
當兩個活塞出現位置誤差時，檢測裝置(圖中未畫出)就會發出信號，自動控制電液比例調速4通流面積的大小，進而使缸2的活塞隨著缸1活塞的運動而實現同步運動。裝置回路的司步精度高，位置誤差可控制在0.5即n以內，已能滿足大多數工作部件同步精度的要求。電比例閥在性能上雖比不上伺服閥，但其費用低、對環境適應性強，因此，用它來實現同步控被認為是一個新的發展方向。

(2)四柱油壓機電液比例調速閥同步回路
圖7 -28所示為電液比例閥同步回路。該回路中采用了一個普通調速閥3和一個電A比例調速閥4，它們設置在由單向閥組成的橋式回路中，并分別控制液壓缸1和2的速度。當兩個活塞出現位置誤差時，檢測裝置(圖中未畫出)就會發出信號，自動控制電液比例調速4通流面積的大小，進而使缸2的活塞隨著缸1活塞的運動而實現同步運動。裝置回路的同步精度高，位置誤差可控制在0.5即n以內，已能滿足大多數工作部件同步精度的要求。電比例閥在性能上雖比不上伺服閥，但其費用低、對環境適應性強，因此，用它來實現同步控被認為是一個新的發展方向。
